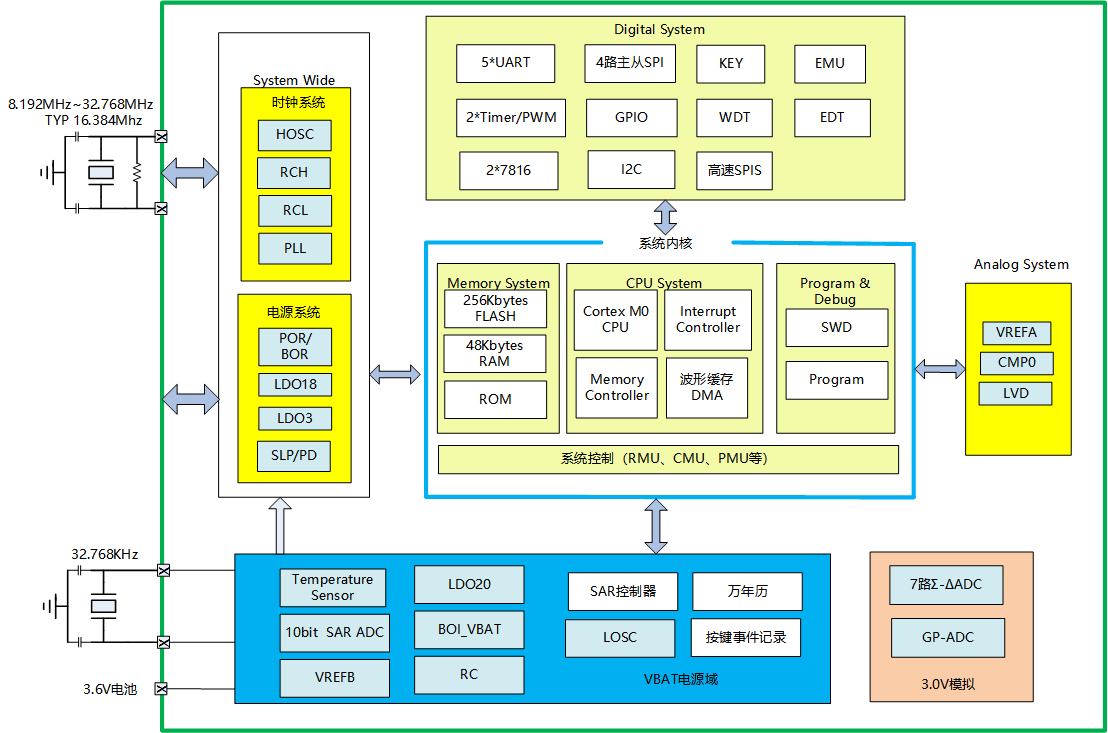

系統框圖

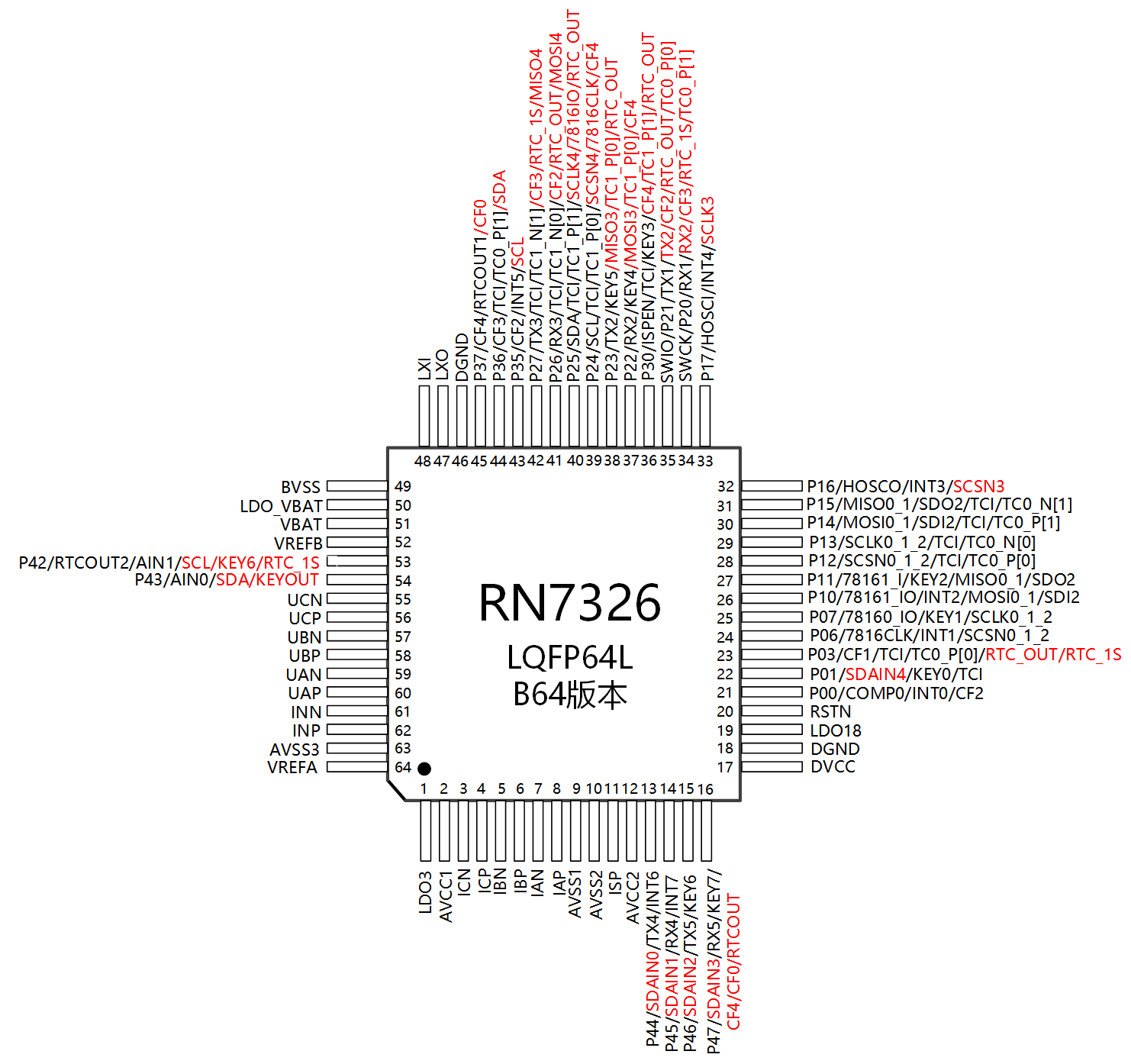

封裝

簡介：
基本特點
    高集成度：集成ARM Cortex-M0核、256KB FLASH、48KB SRAM、7路Σ-Δ ADC、三相計量及故障檢測模塊、計量精度自檢測模塊、2路復用的SAR ADC、5路復用的GP-ADC、獨立供電硬件溫補RTC、各種外設等
    寬電壓：
        VCC供電域保證測量精度的電壓范圍為2.8V~5.5V
        VCC供電域CPU小系統可運行的典型電壓范圍為1.9V~5.5V
        VBAT供電域?yàn)镽TC獨立電源域，時間保持電壓范圍為1.8V~5.5V
    高性能：
        32768HZ晶振+PLL條件下，PLL下CPU最高工作頻率可達32.768MHz
        HOSC晶振條件下，CPU最高工作頻率可達32.768MHz
        內部高頻RC最高可工作在32.768Mhz下，全溫度范圍可保證±1%精度，可用作備份時鐘。
    高精度：
        在8000:1動態范圍內，有功/無功/視在電能誤差小于0.1%；
        RTC在-25℃ ~70℃內秒脈沖誤差小于±5ppm，最小校正刻度為0.0305175ppm
    低功耗：
        典型工作電流：15mA(CPU運行在16.384MHz，計量開啟)
        CPU 子系統工作在 32Khz 下功耗：<18μA（with cache）；
        休眠功耗：8μA(RTC自動溫補；RAM保持；CPU不掉電；電源監測開啟；中斷喚醒)
        VBAT 域功耗：典型值1.5μA；
    封裝形式：LQFP64L （7.00×7.00×1.40 e=0.40）

事件上報
    過壓、過流事件；
    三相三線和三相四線錯誤接線自動報警功能
    電壓驟降事件；
    漏電事件；
    短路事件；

高級功能
    支持41次諧波分析，諧波計算由硬件加速引擎完成，可實現每周波連續計算。
    支持非侵入式用電負荷識別所需要的波形數據，支持靈活的幀格式，支持硬件自動計算校驗和，支持靈活的校正手段，支持DMA從RAM將數據外發到SPI口。
    支持正負總諧波電能計算，可從CF0~CF4任意一個IO口輸出。諧波電能計算由硬件加速引擎完成，可實現連續計算。
    支持分次諧波電能計算，相關內容不在手冊開放，請直接調用銳能微庫函數。
    支持S級電能質量分析功能。包括諧波、間諧波、不平衡度、電壓波動、電壓閃變、驟升、驟降等，以上功能分散在本手冊各個章節中，主要運算均有硬件完成，其中電壓閃變?cè)谑謨?cè)中未開放。如果需要完整的電能質量分析功能，請直接調用銳能微相關庫函數實現。
    支持故障錄波功能。

計量
    提供全波、基波有功電能，8000:1動態范圍內，非線性誤差<0.1%，滿足0.5S和0.2S級有功電能表精度要求
    提供全波、基波無功電能，8000:1動態范圍內，非線性誤差<0.1%
    提供全波、基波視在電能
    提供有功、無功功率方向，支持無功四象限判斷
    具有潛動啟動功能，啟動閾值可調
    電表常數可調
    提供有功、無功、視在的快速脈沖計數
    提供全波、基波的有功、無功和視在脈沖從CF0~CF4任意一個IO口輸出

測量
    提供全波和基波有功、無功、視在功率
    提供全波、基波和諧波三相電壓電流有效值
    提供全波、基波功率因數
    提供電壓線頻率，測量誤差<0.02%
    提供各相電壓電流相角，測量誤差<0.02°
    提供七路過零檢測，過零閾值可設置
    提供電壓相序錯檢測
    提供失壓指示，失壓閾值可設置
    提供靈活的電壓、電流波形緩存數據及DMA功能
    提供電壓暫降檢測
    提供過壓、過流檢測
防竊電
    提供零線電流測量，零線電流ADC的PGA倍數最大支持16倍。
    提供一種低功耗模式NVM，實現低功耗電流有效值測量，功耗小于2mA
軟件校表
    提供七路ADC通道增益校正
    提供七路ADC通道相位校正，其中A、B、C三路電流通道支持分段相位校正
    提供功率增益校正
    提供有功、無功功率分段相位校正
    提供有功、無功、有效值Offset校正
適用于三相三線、三相四線制
內置1.25V ADC基準電壓，溫度系數典型值10ppm/℃；支持外接基準電壓。

處理器相關
    ARM Cortex-M0內核，最高運行頻率可達32.768Mhz，典型運行頻率16.384Mhz
    256KBytes FLASH存儲器，擦寫次數10萬次，數據保持時間大于10年
    48KBytes SRAM，其中 2KBytes 作為 Cache 使用，客戶可使用46KBytes。
    波形緩存專用DMA控制器
    CM0內嵌系統定時器
    單cycle乘法器（32bit*32bit）
    硬件看門狗
    支持外部中斷等多種喚醒方式
    提供完善的集成開發軟硬件環境

SAR ADC
    10bit SAR ADC，內部溫度傳感器（用于RTC溫度補償）、2路外部引腳輸入AIN分時復用
    新增PGA=0.25倍，在PGA=0.25倍時輸入信號只要不高于電源電壓即可；

GP-ADC
    16bit Sigma-Delta ADC，支持內部溫度傳感器測量（用于提升RTC打分精度）、支持5路外部引腳輸入（用于支持端子溫度測量）。
    PGA支持0.2倍/1倍/2倍/4倍

VBAT域電路
    RTC硬件自動溫補，在-25℃ ~70℃內秒脈沖誤差小于±5ppm，最小校正刻度為0.0305175ppm，滿足國家標準的精度和功耗要求；
    溫度傳感器：提供準確的溫度值，-25℃～70℃范圍內測溫精度為±1℃
    典型功耗為1.5μA，全溫度范圍功耗優于2uA；
    獨立電源域，通過VBAT引腳獨立供電
    VBAT引腳與VCC引腳可支持不同的供電電壓，注意VBAT域的兩個IO口電源為VBAT
    VBAT域的的兩個按鍵支持無CPU參與情況自動凍結萬年歷時間

其他外設
    CF輸出口：5個
    高速GPIO：29個，支持與不同電壓外設器件的接口
    低速GPIO： 2個，在VBAT域，建議VBAT域的IO口不要應用在高速場合。
    擴展定時器： 2個32bit定時器；4路PWM輸出；
    按鍵中斷： 8個，管腳復用
    外部中斷： 8個，管腳復用
    UART：5路，支持紅外調制，支持UART喚醒，支持電平反轉。其中UART2支持普通DMA模式。
    SPI口：5路，其中1路專用從模式，4路主從模式，均支持DMA傳輸。
    SPI2為高速SPI從機模式，支持10Mbps傳輸速率，支持32*8bit FIFO，支持DMA操作；
    SPI0、SPI1、SPI3、SPI4為主從模式SPI M/S，其中SPI0支持負荷識別專用DMA模式；SPI1、SPI3、SPI4支持普通DMA模式。
    I2C：1路
    7816：2路
    電壓檢測LVD：檢測芯片電源電壓；一路低功耗比較器CMP0：檢測外部電壓，可用于系統掉電及上電檢測
