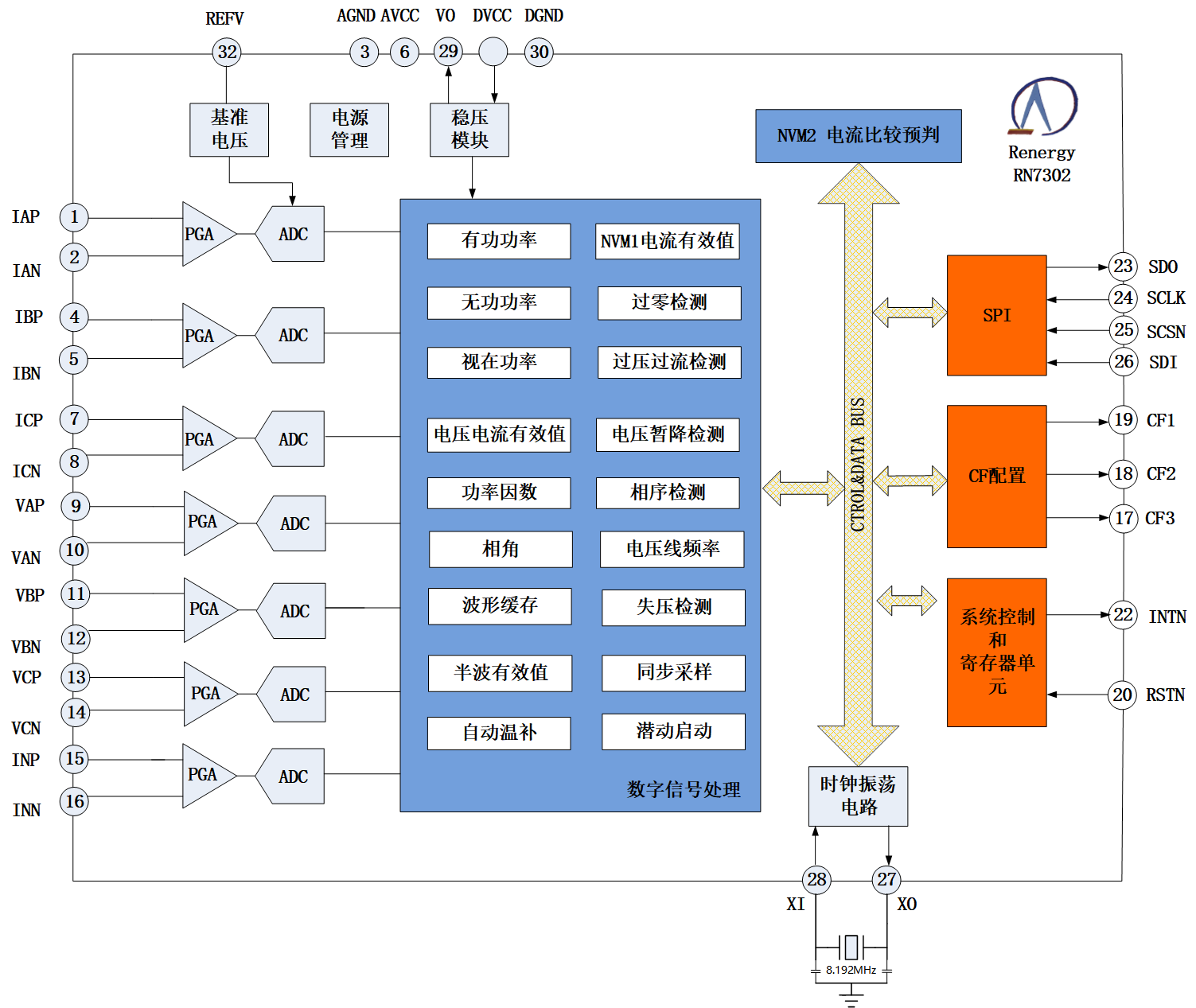

系統框圖

計量
    提供全波、基波有功電能，10000:1動態范圍內，非線性誤差<0.1%，滿足0.5S和0.2S級有功電能表精度要求，明顯改善了小信號誤差穩定性。支持IEC62053-22:2020，GB/T 17215.321-2021
    提供全波、基波無功電能，10000:1動態范圍內，非線性誤差<0.1%，支持IEC62053-23:2020，GB/T 17215.323-2008
    提供全波、基波視在電能
    提供有功、無功功率方向，支持四象限判斷
    潛動啟動方式提供功率和電流可選，閾值可調
    電表常數可調
    提供有功、無功、視在的快速脈沖計數
    提供3路可配置的CF脈沖輸出（有功/無功/視在/基波可選）
    提供RMS、PQS兩種視在功率、能量計量，符合IEEE1459-2010，GB/T 18216_12-2010及最新標準
    提供分相、合相有功、無功能量輸出的代數和、絕對值、正向、反向累加方式，滿足IEC62052:2020、IEC 62053:2020系列標準以及OLML R 46-1/2:2012
測量
    提供全波和基波有功、無功、視在功率，符合IEEE1459-2010，GB/T 18216_12-2010及最新標準
    提供半波有功功率，符合IEC61000-4-30:2008標準
    提供全波、基波和諧波三相電壓電流有效值
    提供三相電壓矢量和、電流矢量和的有效值輸出
    提供全波、基波功率因數
    提供電壓線頻率，測量誤差<0.02%
    提供各相電壓電流相角，測量誤差<0.02°
    提供七路過零檢測，過零閾值可設置
    提供電壓相序錯檢測
    提供失壓指示，失壓閾值可設置
    提供電壓暫降檢測
    提供過壓、過流檢測
    提供半波有效值
    提供諧波、三相不平衡度、閃變和電壓波動、電壓驟升驟降、電壓中斷等電能質量參數軟件庫
    提供零線電流測量，零線電流ADC的PGA倍數最大支持16倍
波形輸出
    提供各種瞬時、同步，全波、基波，電壓、電流、功率波形數據
    支持最高512點/周波同步采樣數據
    提供896地址單元（每單元3bytes）ADC數據緩存，支持多通道不同點數組合
    支持最多連續64地址單元（每單元3bytes）SPI burst讀波形緩存功能
誤差自動溫補（ECT）
    支持SAR&TPS測溫功能，滿足±2℃測溫需求
    支持硬件自動溫補、半自動溫補、軟件自動溫補等方式，高溫段/低溫段線性增益補償
軟件校表
    提供七路ADC通道增益校正
    提供七路ADC通道相位校正，其中A、B、C三路電流通道支持分段相位校正
    提供功率增益校正
    提供有功、無功功率分段相位校正
    提供有功、無功、有效值Offset校正
    提供AUTODC DCOffset校正功能
    提供校驗和寄存器，對校表數據自動校驗
    提供脈沖加倍功能，便于小信號校表
內置支持羅氏線圈積分器
適用于三相三線、三相四線制
具有電源監控功能
內置1.25V ADC基準電壓，溫度系數典型值±5ppm/℃，也可外接基準電壓
具有高速SPI接口，傳輸速率可達3.5Mbps，提供burst讀波形緩存和burst讀寄存器功能
具有一個中斷輸出引腳
晶體8.192MHz，芯片集成10MΩ偏置電阻
兼容性：軟硬件向下兼容RN7302 V2
工作電壓范圍：3.3V±10%
工作溫度范圍：-40℃-85℃
采用LQFP32綠色封裝
